Дорожная и строительная техника проложат коммуникации без траншей

Производители установок ГНБ на российском рынке

И. Павлов. Фото производителей оборудования

Даже несмотря на непростую обстановку в экономике России, статистика свидетельствует, что в настоящее время среднегодовой прирост рынка буровых установок составляет порядка 36%.

В нашей статье мы познакомим читателя с некоторым ключевыми игроками отечественного рынка установок ГНБ.

Почему же горизонтально-направленное бурение так востребовано сегодня?

Во-первых, в ряде случаев применение бестраншейных технологий ГНБ приносит ощутимые экономические выгоды: позволяет сократить сроки и затраты на прокладку инженерных коммуникаций, особенно под реками, железными дорогами, промышленными зонами, оврагами — там, где открытый способ технически сложен или запрещён.

Во-вторых, при этом не наносится повреждений ландшафту и инфраструктуре: не разрушаются покрытия дорог и тротуаров, железнодорожное полотно, не нарушается движение транспорта, не страдают парки и скверы.

В-третьих, ГНБ обеспечивает высокую точность и безопасность прокладки коммуникаций благодаря применению современных систем локации.

И наконец, сейчас всё большее значение приобретают вопросы экологии: технологии ГНБ уменьшают объёмы земляных работ, что положительно сказывается на окружающей среде.

Так кто же они, представители рынка установок ГНБ в России?

XCMG

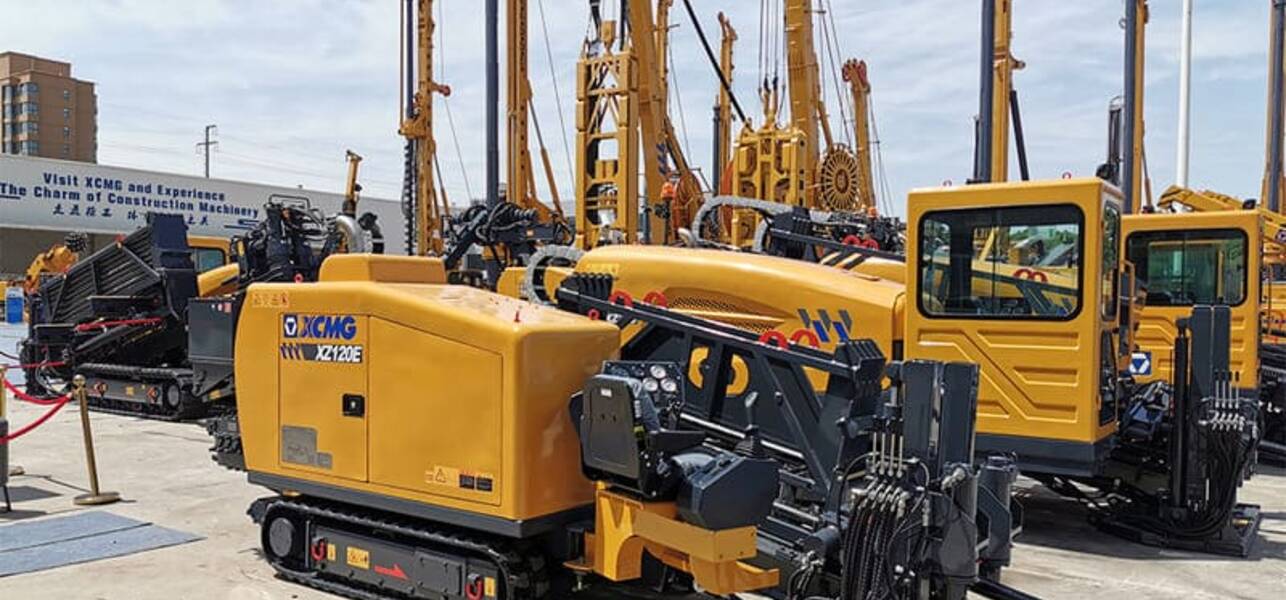

Компания XCMG производит более 18 моделей ГНБ XCMG XZ, развивающих тяговое усилие от 13,3 до 1360 т массой от 5 до 164,5 т, с двигателями мощностью от 74 до 4х410 кВт. Все установки XCMG серии XZ имеют малую массу, компактные размеры и высокую производительность.

Техника выполняет горизонтальное бурение с максимальным расширением до 1,3 м на расстояние до километра. Электрогидравлическое пропорциональное управление бурением осуществляется джойстиком, многие функции автоматизированы. Возможна поставка установок ГНБ в различных конфигурациях, например, с автоматическим/полуавтоматическим загрузчиком штанг с интеллектуальным управлением, автоматической системой смазки резьб буровых штанг, гидравлической системой анкерения с двумя анкерами и системой промывки бурового насоса антифризом, системой управления потоком бурового раствора из кабины оператора. Имеется дистанционное управление ходом посредством беспроводного пульта. Некоторые модели оснащаются КМУ.

Современные интеллектуальные системы управления с цифровой приборной панелью обеспечивают мониторинг всего рабочего процесса, позволяют на 10% уменьшить расход топлива, обеспечивает защиту машины от перегрузок, функцию увеличения силы тяги и возможность настройки оператором параметров работы с высокой точностью. Компоненты гидравлической системы поставляются ведущими мировыми производителями.

Установки ГНБ XCMG адаптированы для работы в условиях российского климата: кабина оборудуются отопителем и кондиционером. Ходовая часть комплектуется стальными гусеницами либо стальными с резиновыми накладками.

STETON

Китайская компания STETON специализируется на разработке и производстве техники для бестраншейного строительства. В России STETON предлагает 6 установок ГНБ серии S различного класса — от компактных машин для точечных работ в стеснённых условиях до тяжёлых промышленных комплексов для магистральных прокладок.

Установки оснащаются двигателями Cummins (одним или двумя) мощностью от 153 до 2х264 кВт; имеют массу от 11 до 33 т; развивают тяговое усилие от 350 до 2200 кН и используют штанги диаметром от 73 до 127 мм.

Гидросистемы комплектуются на базе компонентов Permco, Eaton, Poclain и SAUER-DANFOSS и имеют электронное управление.

Применена четырехрычажная конструкция регулировки угла наклона направляющей балки, значительно увеличивающая диапазон углов входа. Имеется возможность установки системы усиления тяги/подачи для сложных условий и аварийно-восстановительных работ.

Установки ГНБ STETON отличаются высоким уровнем автоматизации. Некоторые модели оснащены собственной системой управления на базе PLC (программируемого логического контроллера), электрогидравлическими джойстиками, полноцветным ЖК-дисплеем и системой защиты по давлению. Эргономичный поворотный пульт с комфортным сиденьем обеспечивает отличный обзор рабочей зоны. Дистанционно управляемая ходовая система упрощает транспортировку и маневрирование на объекте. Гусеницы выполнены из стали с резиновыми накладками.

В качестве опций по запросу заказчика предлагаются: кабина с кондиционером и отоплением, автоматический загрузчик штанг, гидравлический анкер, система смазки резьбы и другие решения.

ООО «СЕНСЕ ИНЖИНИРИНГ»

ООО «СЕНСЕ ИНЖИНИРИНГ» (SENSE, г. Ульяновск) занимается разработкой и производством техники и оборудования для ГНБ. Компания предлагает две модели ГНБ серии ЕТ, оснащенные двигателями Cummins мощностью 94 и 132 кВт; с усилием проталкивания/тяги 12 и 24 тс; с углом наклона бурения до 36%; используют буровые штанги диаметром 60 и 73 мм. Глубина скважины – до 45 м. Гидромоторы вращения, тяги и податчика штанг: Danfoss. Гидронасос (3 секции): Jinan.

В установках ГНБ оператору обеспечиваются комфортные условия работы. Кабина оборудуется климатической установкой. Управление процессом строительства скважины осуществляется из кабины оператора, поворачивающейся на 90°. Имеется цветной дисплей, встроенный повторитель локационной системы для улучшения контроля за траекторией бурения. Управление удобное с помощью двух 7-кнопочных джойстиков; приборы и органы управления расположены эргономично. Возможна регулировка прямо из кабины объема подачи бортового бурового насоса от 50 до 100%.

Установлен кран-манипулятор для автоматической подачи штанг. Смазка буровых штанг автоматическая. Имеется анкерная плита и грунтовый анкер для фиксации установки на объекте. Кассета для штанг на 18 штук, длина одной штанги — 3 м.

Шасси имеет гусеничную ходовую часть с выносными опорами для устойчивости при работе.

DW/TXS Construction Equipment (Beijing) Co., Ltd.

Китайская компания DW/TXS Construction Equipment (Beijing) Co., Ltd. предлагает на российском рынке 27 моделей ГНБ серии DDW: 26 – на гусеничном ходу и одна – стационарная (позволяет бурить с поверхности земли и из приямка длиной от 1,5 м). DW/TXS расшифровывается как Ditch Witch /TuXingSun и ясно показывает, разработки какой ведущей мировой фирмы лежат в основе конструкции оборудования. В установках используются гидравлические компоненты производства США и Италии.

Установки массой от 3,7 т до 60 т развивают тяговое усилие от 4 до 600 т, крутящий момент от 2073 до 260 000 Нм, комплектуются двигателями мощностью от 33 до 2х559 кВт и обеспечивают длину бурения от 100 до 2500 м, длина буровых штанг от 2000 до 9600 мм, диаметр штанг от 50 до 168 мм.

Многие модели DDW оснащены автоматической системой смены штанг. ГНБ больших типоразмеров оснащаются манипулятором, комфортной кабиной с отопителем, кондиционером и русифицированным LED-дисплеем, на котором отображаются основные контрольные параметры двигателя, гидравлической системы и систем безопасности, многофункциональными джойстиками управления, а также выносным пультом управления ходом буровой установки. Смазка штанг производится автоматически. Весь модельный ряд оснащается поворотными кабинами.

Техника DDW адаптирована под климат и геологию РФ. Установки работают при низких температурах и в условиях ограниченного доступа. Имеются модели с функцией ALL-TERRAIN, разработанные для работы в сложных скальных грунтах.

Высокое качество ГНБ DW/TXS подтверждается расширенной гарантией на 2 года, либо 2000 моточасов.

SK Drilling

Установки ГНБ под брендом SK DRILLING производятся в Китае. Торговая марка SK DRILLING принадлежит китайской компании Xuzhou Construction Machinery Group.

В России доступно более 9 моделей ГНБ SK DRILLING линейки SK массой от 5,5 до 32 т, с двигателями мощностью от 108,62 до 392 л.с., установки развивают крутящий момент от 3,2 до 55 000 Нм. Скорость проходки составляет 10–50 м/ч. Используются буровые штанги диаметром от 52 до 127 мм, изготовленные из высокопрочной легированной стали. Они обеспечивают высокую стойкость к изгибающим и крутящим нагрузкам. Установки могут оснащаться эргономичной кабиной с кондиционером и отопителем, с интуитивно понятным управлением, которое снижает нагрузку на оператора.

Двухконтурная гидравлическая система разделяет привод ходовой части и бурового механизма, что позволяет точно контролировать процесс бурения и подачи буровых штанг без потерь в мощности. Для многих моделей по заказу возможно увеличение тягового усилия. Автоматическая система подачи штанг. Механизм подачи и возврата штанг обеспечивает плавную и бесперебойную работу, а скорость подачи до 22 м/мин позволяет сократить время на выполнение проекта. Универсальность в работе с различными типами грунтов обеспечивается продуманной конструкцией гидравлической системы и подбором оптимальных параметров буровых штанг.

Техника рассчитана на выполнение работ при температуре окружающей среды от -15 до +45 °C.

***

И все же, статистика свидетельствует: старение парка установок ГНБ в России является сегодня одной из главных проблем. 48% рынка занимают установки, которым более 10 лет. 14% — от пяти до десяти лет, 31% — от двух до пяти лет, 7% — до двух лет.

Старые установки, до сих пор остающиеся в эксплуатации - это в основном западная техника, купленная до 2022 года, однако и некоторые китайские машины уже близки к выработке своего ресурса.

Решение этой проблемы - в снабжении потребителей качественными, но доступными по цене установками ГНБ разного типоразмера и характеристик. Именно на этом стоит сосредоточиться игрокам отечественного рынка ГНБ.
